恒温恒湿试验箱制冷系统制冷专用工具及操作
一、恒温恒湿试验箱制冷系统压缩机切管器

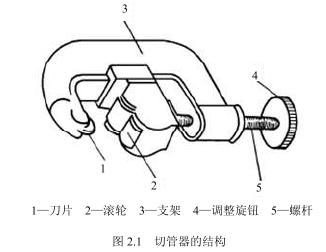

切管器是专门用于切断紫铜管、黄铜管和铝管的工具,如图2.1所示。
切管器一般可以切割直径3~25mm的金属管。使用切管器切割的管子管口整齐光滑,适宜扩口,比用手工锯的管口要好得多。
切管时先将管子拉直;然后将要切割的管子放在导向槽内,夹在刀片与滚轮之间,使管子与刀片垂直,旋紧旋钮,让刀片紧密接触管子;最后旋转割刀,同时旋转旋钮进刀,将管子割断。
二、恒温恒湿试验箱制冷系统压缩机扩管器

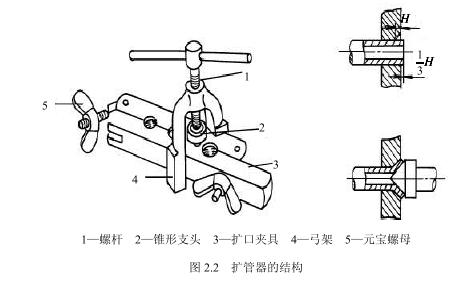

又称胀管器,用于把管制成喇叭口或圆柱口的专用工具,如图2.2所示为扩管器的
结构。
扩口时,将已退火的管口放入与管径相同孔径的孔中,管口朝向喇叭口面,铜管露出
喇叭口斜面高度的1/3,将扩口器两头的螺母旋紧,把铜管夹牢,然后将锥形支头压在管
口上,弓架脚卡在夹具内,旋动螺杆。扩成的喇叭口应光滑、无裂纹、无卷边。

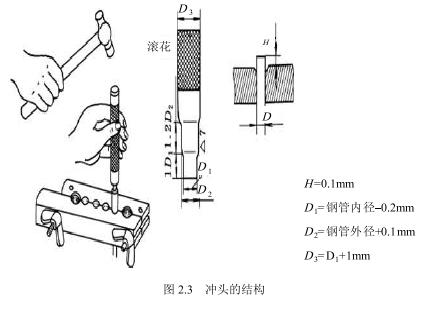

冲头是把铜管冲胀成为杯形口的专用工具,如图2.3所示。使用方法与扩口器相似,
但敲击时用力不要太猛,且要垂直用力。
