氙灯试验箱化霜定时器在电路中如何作业?

文章出处：网络责任编辑：正航仪器发表时间：2023-12-26 08:12

★ 制冷期间

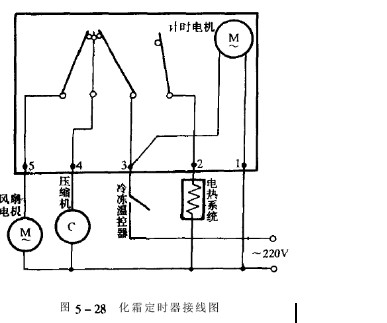

★，氙灯试验箱化霜定时器接线见图5—28。化霜定时器接头使定时器计时电机与电源相接，接头2与化霜电加热体系相接，接头3与冷冻温控器相接，接头4与压缩机电机相接，接头5与电扇电机相接。

★，在制冷期间，簧片3、4、5彼此吸合，此刻电扇电机、压缩机电机和计时电机并联后与冷冻温控器串联。

★、当温控器吸合后，电扇、压缩机作业，进行制冷一起计时电机作业，开端记时。

★、当氙灯试验箱到达停机温度后，温控器断开，电扇、压缩机中止作业，一起计时电机也中止计时。

★、由此可知，计时电机累积的是制冷体系作业时刻。当累积作业时刻到24小时今后，就进入化霜期间。

(2)化霜期间

★，进入化霜期间，簧片3与4、5断开，与2吸合此刻化霜电热体系与计时电机并联后和冷冻温控器串联。这么，压缩机、电扇中止作业，而化霜电热体系开端作业。

★、跟着蒸发器逐步被加热至大概6℃时，化霜温控器动作，操控簧片2、3断开，此刻化霜电热体系中止对蒸发器加热，但计时电机仍在作业。

★，当计时电机作业到化霜设定时刻(约30分钟)今后，化霜定时器簧片发作一系列动作，完毕化霜期间，进入电扇延时期间。

(3)电扇延时期间

★，因为氙灯试验箱制冷体系化霜完毕后蒸发器温度较高，假使此刻压缩机、电扇一起作业，势必将蒸发器邻近的热空气送入冷冻室，影响商品的贮存。为此设置了电扇延时，只发动压缩机。

★、当蒸发器温度降到必定程度今后，再发动电扇，使送入冷冻室的是冷空气进入电扇延时期间后，簧片4与簧片5断开，簧片3与簧片4吸合，此刻氙灯试验箱压缩机和计时电机与压缩机并联后与冷冻温控器串联。

★，在此温度下，冷冻温控器必定闭合，所以压缩机作业，蒸发器降温当温度降至约0．5C时，化霜温控器操控簧片2康复到原方位，为下一个化霜进程作好预备。

★，当计时电机作业时刻到达延时设定时刻(约15分钟)今后，簧片5与簧片3、4吸合，从头进入制冷期间。
