试验步骤之低温启动试验

文章出处:网络 责任编辑:小编 发表时间:2023-03-08 10:03

试验步骤之低温启动试验

应按照以下步骤进行燃料电池电堆低温启动试验:

a)燃料电池电堆正常稳定运行情况下,按照制造商规定或者附录B的关机程序,对低温存储前的燃料电池电堆进行关机;
b)将燃料电池电堆置于低温存储试验箱中,按试验要求设置试验箱温度,静置12h以上;
c)将燃料电池电堆在低温试验环境中,按照制造商规定的低温启动程序或附录A的程序启动,记录达到额定功率输出的时间、气体消耗及相关的电流、电压;
d)将燃料电池电堆在额定功率输出稳定运行10min(功率加载误差≤2%);
e)重复a)、b)、c)、d),达到连续成功启动2次;
f)在室温下,按照7.2~7.10进行燃料电池电堆的气密性试验、运行试验、允许工作压力试验、冷却系统压力试验、窜气试验、压力差试验、启动试验、关机试验、发电性能试验;
g)按照燃料电池电堆制造商提供的程序关机并保存燃料电池电堆。
试验数据处理按照如下要求对试验数据进行处理:
a)燃料电池电堆在进行8.4.3.1f)试验时,按照7.2~7.10试验的要求采集试验数据,并计算;
b)试验数据按7.11的规定进行汇总;
c)将低温启动试验后的燃料电池电堆性能参数与低温启动试验前标准温度环境燃料电池电堆的性能参数进行比较;
d)从上述比较中得出燃料电池电堆在低温启动前后的流体泄漏、启动时间及能耗与燃料与氧化剂的消耗量、关机时间及能耗、吹扫时间及能耗、外部能量与物质消耗量等燃料电池电堆性能参数的变化,进而得出该燃料电池电堆的低温启动特性。
表5给出了燃料电池电堆低温启动能耗、气体消耗及热平衡数据。表6给出了燃料电池电堆低温存储前后性能参数及差别。

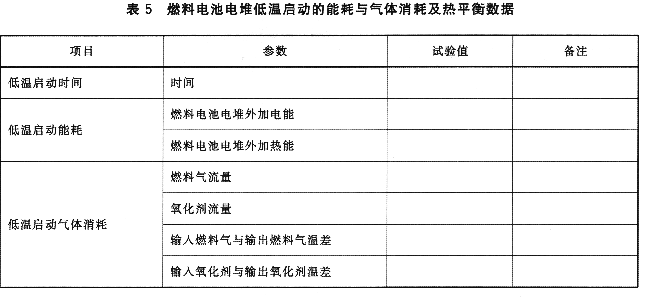

表5燃料电池电堆低温启动的能耗与气体消耗及热平衡数据
/

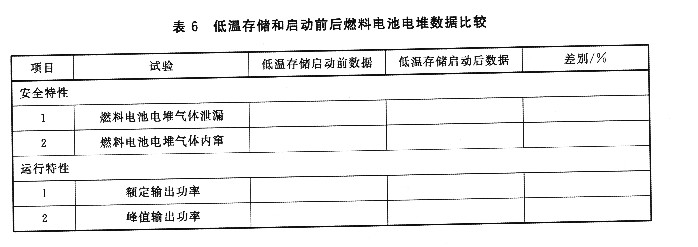

表6低温存储和启动前后燃料电池电堆数据比较
/
9试验报告
9.1概述:试验报告应提供足够多的准确、清晰和客观的试验数据以用来进行分析和参考。报告包括三种形式:摘要、详细和完整。每种形式的报告都应包含相应的标题页和目录。根据本标准进行的试验,摘要报告将提供给有关各方。
9.2标题页标题页应介绍下列信息:
a)报告编号(可选)’
b)报告形式(摘要、详细和完整)’
c)报告作者;
d)试验执行单位;
e)报告日期;
f)试验地址;
g)试验名称;
h)试验日期和时间;
i)发电系统标识和制造商名称。
9.3目录
每种形式的报告都应提供相应目录。
9.4摘要报告
摘要报告应包括下列信息:
a)试验目的;
b)试验、仪器和设备的描述;
c)试验项目的顺序和日期,以及所有的试验结果;
d)相应结论。
9.5详细报告;详细报告应在摘要报告内容外增加下列信息:
a)燃料电池电堆的类型、规格、运行配置和说明试验边界的流程图;
b)仪器和设备的安排、布置和运行条件的描述;
c)仪器设备校准情况;
d)计算方法;
e)显示试验结果的表格和图形;
f)试验及其结果的讨论(如,评论和记录)。
9.6完整报告
完整报告应在详细报告内容外增加原始数据表复印件。原始数据表应在测量数据中增加下列信息:
a)试验进行日期和时间5
b)用于试验的设备的型号和测量精度5
c)试验的环境条件;
d)试验者的姓名。
附录C为试验报告的参考模板。
